پل های دوار جهت حذف لجن ته نشین شده و کفاب از تانک های دایره ای مورد استفاده قرار می گیرند. این تجهیز در تانک های ته نشینی عموماً به صورت نیم پل و در تانک های تغلیظ لجن به صورت پل طراحی می شود. این سیستم با چرخش خود تیغه های کف را حرکت داده و لجن را به سمت هوپر مرکزی هدایت می نماید. سرعت حرکت پل توسط یک موتور مجهز به درایو می تواند تغییر کند.
ممکن است پل لجن روب به ایرلیفت یا پمپ مستغرق جهت انتقال لجن مجهز شود. جنس بخش هایی از لجن روب که زیر آب قرار می گیرند از استنلس استیل AISI304 و بخش هایی که بیرون از آب قرار می گیرند از جنس گالوانیزه گرم می باشد.

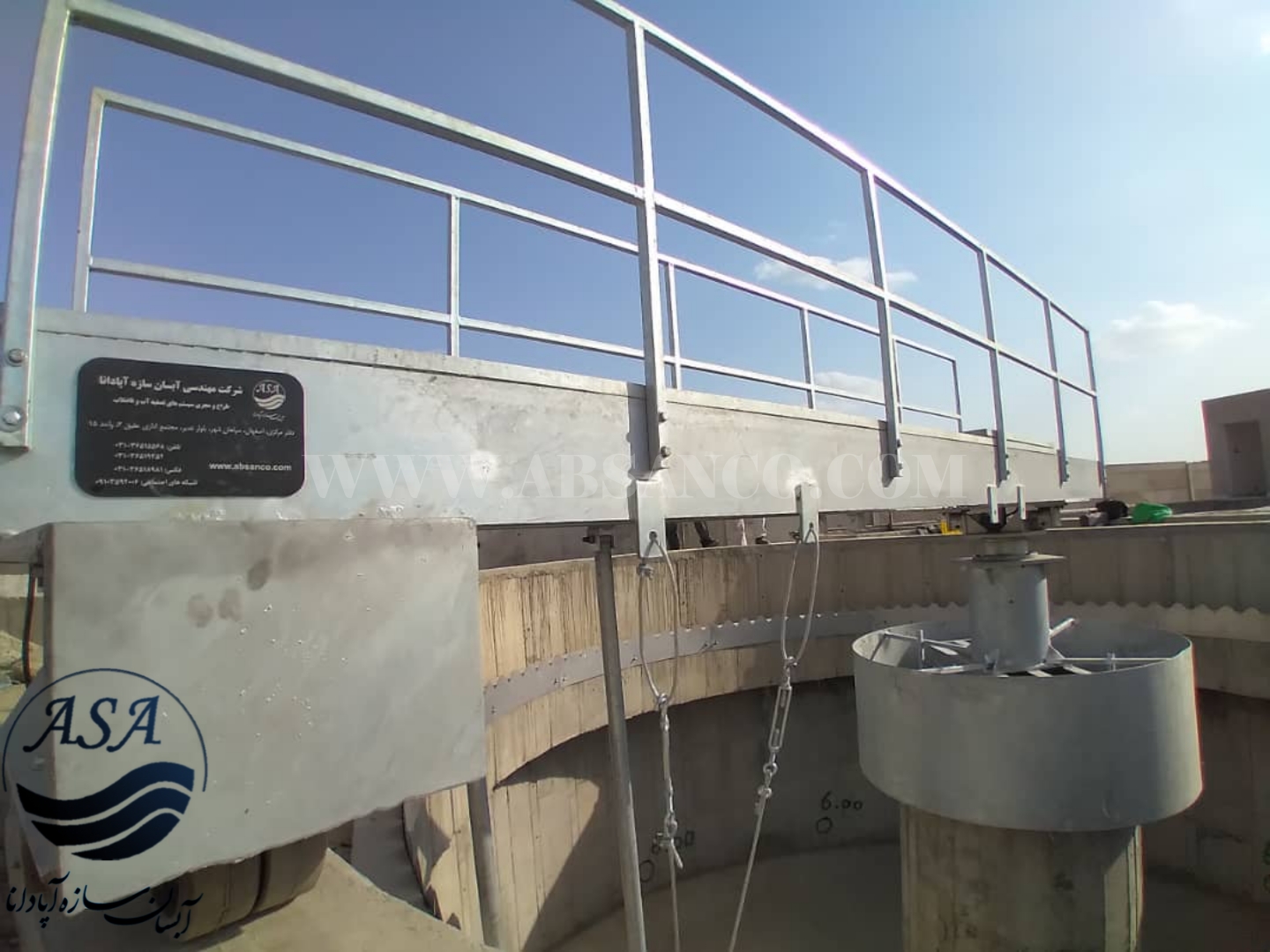

پل لجن روب تصفیه خانه فاضلاب بیمارستان کودکان حکیم تهران
پل لجن روب (پل ته نشینی) چیست؟
پل لجن روب و نیم پل لجن روب sludge bridge scrapper & half bridge sludge scrapper از مهم ترین تجهیزات در ته نشینی های ثانویه هستند که وظیفه آن ها جمع آوری و هدایت لجن ته نشین شده در کلاریفایر به کلکتور وسط سازه جهت انتقال لجن به خارج از کلاریفایر می باشد.
نیم پل لجن روب مجهز به تیغه هایی است که هنگام حرکت پل، لجن را از محیط ته نشینی تراشیده و سپس لجن به واسطه ی شیب کف سازه به طرف لوله ی مرکزی جمع آوری و انتقال لجن حرکت می کند. با توجه به خورنده بودن فاضلاب، این تجهیز معمولا با استفاده از استنلس استیل یا کربن استیل با پوشش گالوانیزه گرم ساخته می شود. یک موتور وظیفه ی تامین انرژی جهت حرکت آرام پل را بر عهده دارد.
انواع پل لجن روب
پل های لجن روب براساس شکل مخزن ته نشینی (مستطیلی یا دایره ای) دسته بندی می شوند.
پل لجنروب مستطیلی (پل لجن روب رفت و برگشتی)
پل متحرک (زلال ساز مستطیلی) که به صورت طولی در مخزن ته نشینی حرکت می کند، در امتداد دیواره های طولی حوضچه ته نشینی جا به جا می شود. در حقیقت پل به عنوان نگه دارنده سیستم حذف لجن عمل می نماید که اغلب متشکل از یک تیغه لجن روب است که به وسیله آن لجن کف مخزن به انتهای مخزن رانده می شود. لجن به یک مجرای جمع آوری واقع در کف مخزن تخلیه و از طریق آن به قیف مرکزی وارد می شود.
پل یا نیم پل لجن روب دایره ای (نیم پل دوار)
این پل یا نیم پل متحرک در مخازن ته نشینی دایره ای مورد استفاده قرار می گیرد. پل لجن روب با سرعت آرام و یکنواخت حول مرکز ته نشینی یا کلاریفایر می چرخد و با هر بار چرخش، پاروهایی که متصل به پل هستند و در کف مخزن قرار گرفته اند لجن ته نشین شده در کف را روبیده و به قیف مرکزی جمع آوری لجن هدایت می نمایند.
از انواع دیگر پل لجن روب می توان به پل تغلیظ لجن یا پل تبکنر اشاره نمود. این تجهیز به صورت یک پل کامل در کف سازه تغلیظ لجن قرار می گیرد و توسط بازوهایی به آدم رو پل در سطح سازه متصل می گردد. با هر بار چرخش پل، ای بازوها و تیغه های متصل به آن ها که در کف سازه تغلیظ لجن قرار دارند، در داخل لجن در حال تغلیظ حرکت می نماید و سبب هدایت لجن به قیف مرکزی می گردد.
نیم پل لجن روب که در اغلب سازه های ته نشینی مورد استفاده قرار می گیرد، شامل پایه پل به عنوان تکیه گاه، چاهک جریان ورودی، هندریل ها و بازوهای تیغه دار، و پل دسترسی یا آدم رو که از دیوار تانک تا ستون مرکزی وصل شده (نیم پل در شعاع مخزن نصب می گردد) و موتور محرک می شود. در این طرح به صورت معمول علاوه برتیغه لجن روب، یک سیستم کفاب روب جهت جمع آوری مواد شناور بر روی مخزن نیز در نظر گرفته می شود. تیغه لجن روب، لجن را از کف مخزن به محل تخلیه لجن هدایت می کند.
پل لجن روب دایره ای (پل لجن روب دوار)
در پل لجن روب دایره ای مکانیسم لجن روب با بازوهای شعاعی مجهز به تیغه در یک زلال ساز دایره ای نصب می شود و روی یک پایه یا میله مرکزی که در تانک تعبیه شده ساپورت می شود. زلال سازها با قطر بیشتر از 10 متر معمولاً یک پایه مرکزی دارند در حالی که زلال سازها با قطرهای کوچکتر، از ساپورت میله ای استفاده می کنند. سرعت حرکت 0/02 تا 0/06 دور در دقیقه است. پل لجن روب اغلب در مخازن تغلیظ لجن کاربرد داشته و در قطر مخزن نصب می گردد.
اجزای پل لجن روب
جریان به چاهک توزیع و پخش جریان از طریق پایه پل مرکزی و یا کناره ها از طریق لوله های فید (تغذیه) وارد می شود. اگر تغذیه جانبی استفاده شود، لوله از بدنه پل به عنوان ساپورت استفاده می کند. هنگامی که به عنوان یک لوله ورودی استفاده شود، پایه ساپورت با یک مساحت ورودی بزرگ که جهت کاهش تلاطم ورودی در نظر گرفته شده است، مجهز می شود.
بسته به فرایند، چاهک توزیع یک چاهک ورودی ساده با آرایش بافل ها باشد و یا یک چاهک که لخته سازی در آن انجام می شود، در همه موارد، چاهک برای پخش و توزیع انرژی آب ورودی، و بر اساس نیازمندی های فرایند طراحی شده است. بسته به شرایط طراحی، چاهک می تواند از بازوهای لجن روب، از قفسه یا پل دسترسی ساپورت شود. برای تصفیه فاضلاب چاهک ورودی با پورت های بافل برای کفاب مجهز می شود که اجازه می دهد مواد شناور از چاهک تغذیه عبور کنند در حالی که از اتصال کوتاه جلوگیری می کند.
پل های دوار جهت حذف لجن ته نشین شده و کفاب از تانک های دایره ای مورد استفاده قرار می گیرند. این تجهیز در تانک های ته نشینی عموماً به صورت نیم پل و در تانک های تغلیظ لجن به صورت پل طراحی می شود. این سیستم با چرخش خود تیغه های کف را حرکت داده و لجن را به سمت هوپر مرکزی هدایت می نماید. سرعت حرکت پل توسط یک موتور مجهز به درایو می تواند تغییر کند.
ممکن است پل لجن روب به ایرلیفت یا پمپ مستغرق جهت انتقال لجن مجهز شود. جنس بخش هایی از لجن روب که زیر آب قرار می گیرند از استنلس استیل AISI۳۰۴ و بخش هایی که بیرون از آب قرار می گیرند از جنس گالوانیزه گرم می باشد. در اغلب پل و یا نیم پل های لجن روب، برروی پل یک آدم رو و یا دسترسی به کمک هندریل و گریتینگ نیز در نظر گرفته می شود.
طراحی پل لجن روب
پل لجن روب با توجه به موارد ذیل طراحی می شود:
– ژئومتری مخازن ته نشینی
– ابعاد مخزن ته نشینی
– نوع ورودی آب یا فاضلاب به داخل مخزن (ورودی از مرکز یا کناره ها)
– نوع محرکه و نحوه راهبری پل لجن روب
با در نظر گرفتن موارد فوق و همچنین بر اساس نقشه های سازه مخزن ته نشینی، طراحی پل لجن روب انجام شده و نقشه های ساخت آماده می گردد. اصولاً اجزای پل ته نشینی (لجن روب) به دلیل قرار داشتن در داخل آب از جنس فولاد ضد زنگ (استنلس استیل) ساخته می شوند اما امکان ساخت با متریال کربن استیل با پوشش رنگ هم وجود دارد. در زمان طراحی پل یا نیم پل لجن روب، یک راهرو دسترسی نیز با عرض بین 60 الی 100 سانتیمتر نیز برای آن در نظر گرفته شده که با هند ریل و گریتینگ محافظت می گردد.
ساخت پل لجن روب
شرکت آبسان سازه آپادانا با بیش از 15 سال سابقه در صنعت آب و فاضلاب و ساخت کلیه تجهیزات مرتبط با این صنعت با کمک دانش مهندسین مجرب و کارگاه مجهز خود، طراحی و ساخت پل و نیم پل لجن روب ته نشینی را در کارنامه خود دارد. طراحی این تجهیز با استفاده از دانش روز دنیا و ساخت آن بر اساس استانداردهای جهانی در کارگاه شرکت آبسان سازه آپادانا انجام می شود.
قیمت پل لجن روب
قیمت این تجهیز با توجه به ابعاد دستگاه، نوع متریال مصرفی در ساخت، سیستم محرک و کنترل آن در حین بهره برداری تعیین می گردد. به عنوان مثال هرچه ابعاد پل بزرگتر باشد و یا در ساخت آن از متریال فولاد ضد زنگ بیشتر استفاده شده باشد، طبعاً قیمت بالاتری خواهد داشت. به منظور مشاوره و استعلام قیمت با همکاران ما در این شرکت در ارتباط باشید.
